Product Nr. Q-HSH
High Frequency Shaker
The LMS Qsources High Frequency Shaker is a unique
exciter that enables accurate high frequency
structural measurements on components and
assemblies. This enables engineers to cover
structural dynamic analyses to frequencies
exceeding 12kHz. The uni-axial force sensor
measures the force generated by the electrodynamic
drive system facilitating scaled structural and
vibro-acoustc transfer functions(FRFs). The LMS
Qsources Measurement
Amplifier(Q-AMP115V/Q-AMP230V) amplifies the
frontend output signal such that sufficient force
is generated. The High Frequency Shaker comes in a
set of two, each with unique serial numbers
related to each force sensor.

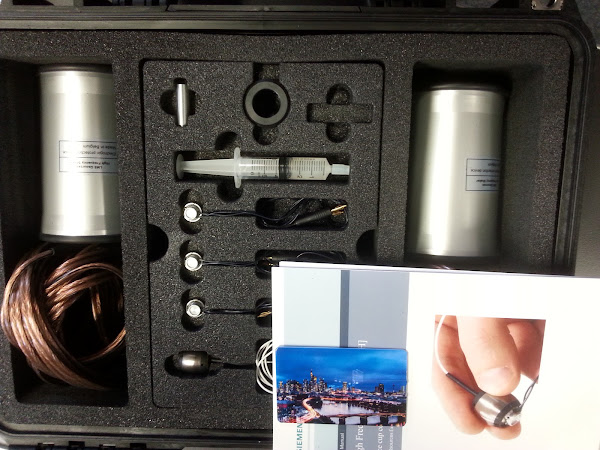

Кейс с шейкерами выглядит так:
Сам шейкер снизу, над ним - 3 forecups - маленькая цилиндрическая фигушечка с медной спиралью, которая приклеивается к тестируему объекту торцом, а шейкер на нее одевается. Большие цилиндры - предохранители.
Производитель Siemens, но раньше эта фирма называлась LMS - Leuven Measurements Systems. Siemens прикупил LMS несколько лет назад за пару ярдов баксов.
Шейкер, как это ясно из приведенно текста, работает вместе с усилителем, который тоже продает Siemens. Порядок цен 3 года назад - шейкер 13 кЕвро, усилитель - 5 (без ндс). Вообще-то подойдет любой усилитель, имеющий 2 old school banana jacks на выходе. То есть, на усилителе можно при желании съэкономить.
Естественно не любой софт может работать с этим шейкером. Siemens продает Simcenter Testlab. В этот софт входят специальные модули, позволяющие генерировать сигналы классических профилей: random, swept sine, burst chirp и тп. Очень хорошая программа, особенно для модального анализа, но есть один недостаток - очень дорого стоит.
